Geokrata – gdzie stosuje się ją do stabilizacji gruntu?

Geokrata to przestrzenny geosyntetyk zbudowany z połączonych komórek, które po rozłożeniu wypełnia się najczęściej gruntem lub kruszywem. Zamknięcie materiału wewnątrz komórek ogranicza jego przemieszczanie się pod wpływem obciążenia, wody czy nachylenia terenu. Dzięki temu geokrata może poprawiać pracę warstw nawierzchniowych, stabilizować słabsze podłoże oraz zabezpieczać skarpy i nasypy przed erozją.

Technologię wykorzystuje się m.in. przy drogach technologicznych, placach, parkingach, skarpach, nasypach oraz konstrukcjach narażonych na wymywanie gruntu. Trzeba jednak pamiętać, że geokrata stabilizuje przede wszystkim warstwę, w której została ułożona. Jeżeli przyczyną problemu są pustki, rozluźnienie gruntu lub słabonośne warstwy znajdujące się głębiej, samo zastosowanie geosyntetyku może nie wystarczyć.

Najważniejsze informacje o geokracie

• Geokrata komórkowa tworzy trójwymiarową strukturę ograniczającą boczne przemieszczanie gruntu lub kruszywa.
• Stosuje się ją m.in. do wzmacniania nawierzchni, zabezpieczania skarp, nasypów i ograniczania erozji.
• Wypełnieniem może być kruszywo, grunt, warstwa umożliwiająca rozwój roślinności, a w wybranych systemach także beton.
• Przy doborze znaczenie mają obciążenia, stan podłoża, wysokość i wielkość komórek, materiał wypełniający oraz sposób zakotwienia.
• Geokrata nie zastępuje technologii wzmacniania gruntu, jeżeli problem występuje poniżej wzmacnianej warstwy.

Co to jest geokrata i jak działa?

Geokrata, określana również jako geokrata komórkowa lub geocella, powstaje z połączonych ze sobą taśm polimerowych. Po rozciągnięciu tworzą one charakterystyczną przestrzenną strukturę przypominającą plaster miodu. Komórki są następnie wypełniane materiałem dobranym do konkretnego zastosowania.

Czytaj dalejIzolacja pozioma fundamentu- co należy o niej wiedzieć?

Mechanizm działania opiera się przede wszystkim na ograniczeniu bocznego przemieszczania wypełnienia. Luźne kruszywo pod naciskiem koła lub ciężkiego sprzętu ma naturalną tendencję do przesuwania się na boki. Zamknięcie go w komórkach pozwala ograniczyć ten proces i sprawia, że warstwa pracuje jako bardziej zwarty układ.

W efekcie obciążenia mogą być rozprowadzane na większą powierzchnię, a nawierzchnia staje się mniej podatna na powstawanie kolein i miejscowych deformacji. Podobny mechanizm wykorzystuje się na skarpach – komórki utrzymują grunt lub kruszywo, ograniczając jego zsuwanie i wypłukiwanie.

Warto przy tym odróżnić geotechniczną geokratę komórkową od popularnych sztywnych kratek trawnikowych stosowanych np. na posesjach. Oba rozwiązania mają konstrukcję komórkową, ale ich budowa, parametry oraz zakres zastosowania mogą być zupełnie inne.

Gdzie stosuje się geokratę?

Geokraty znajdują zastosowanie przede wszystkim tam, gdzie niezbędne jest utrzymanie kruszywa lub gruntu we właściwym miejscu oraz ograniczenie jego deformacji pod wpływem obciążeń.

Czytaj dalejWzmacnianie gruntu pod istniejącymi obiektami – kiedy jest konieczne?

Geokrata może być stosowana zarówno przy budowie nowej nawierzchni, jak i podczas przebudowy istniejących warstw. Jeżeli jednak nawierzchnia zaczęła już osiadać wskutek powstania pustek pod płytami, potrzebne może być rozwiązanie oddziałujące bezpośrednio pod konstrukcją, takie jak stabilizacja płyt drogowych.

Jak geokrata wpływa na stabilizację słabego podłoża?

Na gruncie o niewystarczającej nośności zwykła warstwa niezwiązanego kruszywa może z czasem ulegać deformacji. Powtarzalne obciążenia powodują przesuwanie ziaren, tworzenie kolein oraz wciskanie materiału w słabsze podłoże. Geokrata ogranicza możliwość przemieszczania się wypełnienia i pozwala stworzyć bardziej stabilną warstwę.

Największą korzyścią jest więc poprawa współpracy pomiędzy kruszywem a podłożem. Rozwiązanie znajduje zastosowanie np. przy drogach tymczasowych, placach manewrowych czy trasach wykorzystywanych przez ciężki sprzęt, gdzie deformacja nawierzchni może szybko utrudnić użytkowanie terenu.

Trzeba jednak określić, na jakiej głębokości znajduje się przyczyna problemu. Geokrata nie wypełni pustki znajdującej się pod konstrukcją ani nie skonsoliduje głębokiej, rozluźnionej warstwy gruntu. W takich przypadkach stosowane są rozwiązania ingerujące bezpośrednio w podłoże, np. iniekcje geopolimerowe.

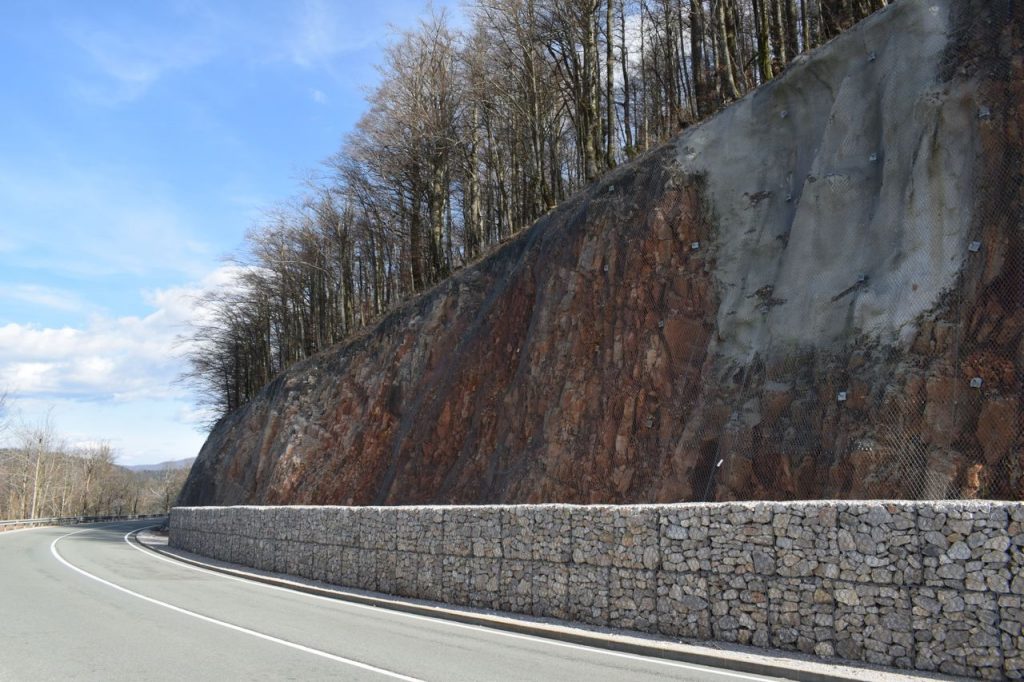

Geokrata na skarpy i nasypy

Na skarpach istotnym problemem jest nie tylko stateczność konstrukcji, ale również erozja jej powierzchni. Intensywne opady i spływająca woda mogą stopniowo wymywać grunt, tworzyć bruzdy i prowadzić do odsłaniania kolejnych warstw.

Czytaj dalejSondowanie CPT – czym jest i dlaczego ma kluczowe znaczenie w badaniach gruntu?

Geokrata dzieli powierzchnię na szereg niewielkich komórek i utrzymuje znajdujący się w nich materiał. W zależności od projektu może to być kruszywo albo grunt umożliwiający rozwój roślinności. W ten sposób ograniczane jest swobodne przemieszczanie warstwy powierzchniowej w dół skarpy. Systemy komórkowe są właśnie z tego powodu wykorzystywane do ochrony zboczy i nasypów przed erozją.

Nie należy jednak utożsamiać zabezpieczenia powierzchni skarpy ze wzmocnieniem całego nasypu. Jeżeli występuje jego rozluźnienie, przemieszczenie głębszych warstw albo problemy wynikające z intensywnej eksploatacji, konieczne mogą być inne technologie. Przykładem jest stosowana w infrastrukturze kolejowej stabilizacja podsypki szynowej.

Czym różni się geokrata od geosiatki i geowłókniny?

Geokrata, geosiatka i geowłóknina należą do geosyntetyków, ale nie powinny być traktowane jako zamienne produkty. Każdy z tych materiałów ma inną budowę i może pełnić inną funkcję w konstrukcji.

Najważniejsze różnice to:

• geokrata – ma przestrzenną budowę i utrzymuje materiał w zamkniętych komórkach;
• geosiatka – jest płaskim geosyntetykiem wykorzystywanym przede wszystkim do zbrojenia i poprawy współpracy warstw gruntu lub kruszywa;
• geowłóknina – najczęściej odpowiada za separację, filtrację, drenaż lub ochronę innych warstw.

Materiały mogą być stosowane jednocześnie. Pod geokratą może znajdować się np. geowłóknina ograniczająca mieszanie kruszywa z gruntem rodzimym. Nie oznacza to jednak, że taki układ jest potrzebny w każdej konstrukcji. Dobór warstw powinien wynikać z warunków gruntowych, przewidywanych obciążeń oraz funkcji całego rozwiązania.

Jak dobrać geokratę?

Nie powinno się dobierać geokraty wyłącznie na podstawie ceny albo wysokości komórki. Innych parametrów wymaga zabezpieczenie zielonej skarpy, a innych droga technologiczna obciążona regularnym ruchem ciężkich pojazdów.

Przy wyborze trzeba uwzględnić przede wszystkim:

• wysokość i wielkość komórek – wpływają na ilość i sposób ograniczenia materiału wypełniającego;
• wytrzymałość połączeń – decyduje o współpracy poszczególnych komórek;
• rodzaj geokraty – jej materiał i budowa powinny odpowiadać warunkom eksploatacji;
• rodzaj wypełnienia – grunt, kruszywo czy inne rozwiązanie dobiera się do funkcji konstrukcji;
• obciążenia – inne wymagania dotyczą powierzchni dla ruchu pieszego, inne intensywnie eksploatowanej drogi;
• sposób kotwienia – szczególnie ważny na skarpach i pochyłościach;
• parametry podłoża – decydują o tym, czy sama stabilizacja powierzchniowa będzie wystarczająca.

Jak wskazują eksperci z Cover Technologies, w przypadku deformacji nawierzchni najpierw warto ustalić, gdzie znajduje się ich rzeczywista przyczyna. Przy podejrzeniu pustek lub niejednorodności podłoża pomocne mogą być metody diagnostyczne, takie jak georadar GPR.

Jak układać geokratę?

Pierwszym etapem jest przygotowanie podłoża zgodnie z projektem. Na powierzchni rozkłada się sekcje geokraty, rozciąga do odpowiednich wymiarów i łączy ze sobą. W przypadku skarp istotne jest również właściwe zakotwienie, aby cały system pozostał na swoim miejscu po wypełnieniu. Następnie komórki stopniowo zasypuje się odpowiednim materiałem. Powinien on równomiernie wypełnić strukturę i zostać zagęszczony w sposób przewidziany dla konkretnej konstrukcji. Nie istnieje jedna uniwersalna wysokość geokraty, liczba kotew czy grubość podbudowy odpowiednia dla każdej inwestycji. Parametry wykonawcze powinny wynikać z rodzaju systemu, obciążeń, nachylenia terenu i właściwości gruntu.

Najczęstsze błędy przy stosowaniu geokraty

Sama obecność geokraty w konstrukcji nie gwarantuje poprawy jej parametrów. Nieprawidłowy dobór lub wykonanie mogą sprawić, że system nie będzie pracował zgodnie z założeniami.

Najczęstsze błędy to:

• dobór geokraty bez uwzględnienia przewidywanych obciążeń;
• niewłaściwe przygotowanie podłoża;
• zastosowanie nieodpowiedniego materiału wypełniającego;
• błędne lub niewystarczające zakotwienie na skarpach;
• niepełne wypełnienie komórek;
• uszkodzenie geokraty podczas zasypywania lub zagęszczania;
• próba rozwiązania geokratą problemu, którego źródło znajduje się w głębszych warstwach gruntu.

Ostatni błąd jest szczególnie istotny. Powtarzające się osiadanie lub powstawanie zapadlisk może świadczyć o problemach, których nie da się usunąć poprzez przebudowę samej warstwy powierzchniowej.

Kiedy sama geokrata nie wystarczy?

Geokrata dobrze sprawdza się przy stabilizacji kruszywa i gruntu w obrębie własnej wysokości oraz przy ochronie powierzchni przed erozją. Nie jest jednak metodą wypełniania kawern, wzmacniania głębokich warstw słabonośnych czy zatrzymywania osiadania wynikającego z rozluźnienia gruntu znajdującego się kilka metrów pod konstrukcją.

Jeżeli obserwowane są zapadliska, duże nierówności, utrata podparcia albo nawracające deformacje, konieczne jest ustalenie przyczyny problemu. Dopiero później można zdecydować, czy wystarczy przebudowa nawierzchni z użyciem geosyntetyków, czy potrzebne będzie wzmocnienie gruntu inną technologią.

Podsumowanie

Geokrata komórkowa pozwala ograniczyć przemieszczanie kruszywa, poprawić pracę nawierzchni oraz zabezpieczyć skarpy i nasypy przed erozją. Jej największą zaletą jest stworzenie przestrzennej struktury, która utrzymuje wypełnienie i pomaga rozprowadzać działające na nie obciążenia.

Warunkiem skuteczności jest jednak prawidłowe rozpoznanie podłoża i dobranie rozwiązania do rzeczywistego problemu. Jeżeli uszkodzenia wynikają z pustek, wypłukiwania gruntu lub osłabienia głębszych warstw, samo zastosowanie geokraty może jedynie zamaskować objawy.

Jeżeli potrzebujesz wsparcia w rozpoznaniu przyczyny osiadania lub doborze technologii wzmocnienia podłoża, skontaktuj się z Cover Technologies. Dobierzemy rozwiązanie do warunków gruntowych, charakteru konstrukcji oraz rzeczywistego zakresu problemu.

Najczęściej zadawane pytania (FAQ)

1. Do czego służy geokrata?

Geokrata służy przede wszystkim do stabilizacji gruntu i kruszywa poprzez ograniczenie jego bocznego przemieszczania. Stosuje się ją m.in. na drogach, placach, parkingach, skarpach i nasypach.

2. Czym wypełnia się geokratę?

Najczęściej kruszywem lub gruntem. W rozwiązaniach zielonych stosuje się materiał umożliwiający rozwój roślinności, a wybrane systemy mogą być wypełniane również betonem.

3. Czy geokrata nadaje się na słaby grunt?

Tak, może poprawiać pracę warstw nawierzchniowych na słabszym podłożu dzięki utrzymaniu wypełnienia i lepszemu rozprowadzaniu obciążeń. Jeżeli problem występuje głębiej, konieczne może być dodatkowe wzmocnienie gruntu.

4. Co jest lepsze – geokrata czy geowłóknina?

Materiały mają inne zadania. Geokrata tworzy przestrzenne komórki stabilizujące wypełnienie, natomiast geowłóknina najczęściej separuje warstwy i umożliwia filtrację. Często oba materiały współpracują w jednej konstrukcji.

5. Czy geokrata sprawdzi się na skarpie?

Tak. Geokraty są wykorzystywane do stabilizacji powierzchni skarp oraz ograniczania wymywania i przemieszczania gruntu. System musi być jednak prawidłowo dobrany i zakotwiony do warunków na danym zboczu.
