Geowłóknina – do czego służy i jak dobrać ją do prac budowlanych?

Geowłóknina jest materiałem stosowanym w budownictwie ziemnym, drogowym, kolejowym, hydrotechnice oraz przy wykonywaniu systemów drenażowych. Jej zadaniem może być przede wszystkim oddzielenie od siebie warstw gruntu i kruszywa, filtracja wody, ochrona innych materiałów lub wspomaganie odprowadzania wody. Dzięki temu prawidłowo dobrana geowłóknina ogranicza mieszanie się warstw konstrukcyjnych i pomaga zachować ich właściwości przez dłuższy czas.

Nie oznacza to jednak, że każdy materiał określany jako geowłóknina sprawdzi się w dowolnym miejscu. Dobór geowłókniny powinien wynikać z funkcji, którą ma pełnić, rodzaju podłoża oraz warunków występujących w danej konstrukcji. Sama gramatura podawana w g/m² nie wystarcza do oceny przydatności materiału. W zależności od zastosowania znaczenie mają również m.in. wytrzymałość na rozciąganie i przebicie, wodoprzepuszczalność czy charakterystyczny wymiar porów.

Najważniejsze informacje o geowłókninie

• Geowłóknina należy do geotekstyliów i najczęściej ma postać materiału nietkanego, wykonanego z włókien syntetycznych.
• Jej podstawowe funkcje to separacja, filtracja, drenaż i ochrona. W określonych rozwiązaniach geotekstylia mogą również uczestniczyć we wzmacnianiu konstrukcji.
• Stosuje się ją m.in. pod drogami i nawierzchniami, w podtorzach kolejowych, drenażach, nasypach, budowlach ziemnych oraz jako warstwę ochronną.
• Geowłóknina i geotkanina nie są tym samym materiałem i nie powinny być stosowane zamiennie bez sprawdzenia wymaganych parametrów.
• Przy doborze nie należy kierować się wyłącznie gramaturą. Ważne są rzeczywiste parametry techniczne produktu i jego przeznaczenie.

Co to jest geowłóknina i jaką funkcję pełni w konstrukcji?

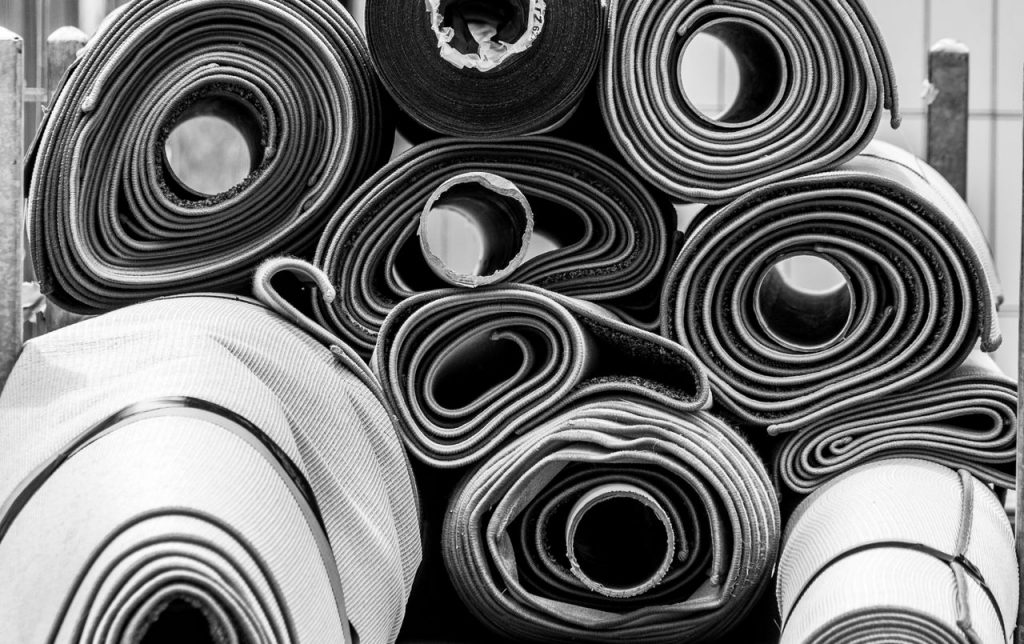

Geowłóknina to przepuszczalny materiał geotekstylny złożony z włókien połączonych najczęściej mechanicznie, np. przez igłowanie, a w niektórych produktach również termicznie. Zgodnie z klasyfikacją stosowaną dla geosyntetyków geowłókniny stanowią odrębną grupę od geotkanin, geosiatek czy geomembran. Takie rozróżnienie ma znaczenie praktyczne, ponieważ poszczególne materiały zachowują się inaczej pod obciążeniem i pełnią inne funkcje w konstrukcji.

Czytaj dalejWzmacnianie gruntu - powody, metody i kryteria ich wyboru

Najczęściej geowłóknina znajduje się pomiędzy dwiema warstwami materiału. Może na przykład oddzielać słabszy grunt rodzimy od warstwy kruszywa. Bez takiej bariery drobne cząstki podłoża mogą stopniowo przedostawać się do kruszywa, a materiał warstwy konstrukcyjnej wciskać się w grunt. Prowadzi to do utraty pierwotnej grubości i właściwości warstw.

Właśnie dlatego zastosowanie geowłókniny nie powinno być postrzegane wyłącznie jako rozłożenie dodatkowego materiału pod kruszywem. Jej zadaniem jest utrzymanie zaprojektowanego układu warstw i zapewnienie określonych właściwości hydraulicznych lub mechanicznych całego rozwiązania.

Do czego stosuje się geowłókninę?

Zakres zastosowań jest szeroki, ponieważ ten sam rodzaj materiału może pełnić kilka funkcji jednocześnie. W praktyce największe znaczenie mają separacja i filtracja, ale w zależności od konstrukcji geowłóknina może również odpowiadać za ochronę lub transport wody w swojej płaszczyźnie.

Czytaj dalejPrzerwanie wału przeciwpowodziowego. Zapobieganie

Warto przy tym rozdzielić dwie kwestie. Geowłóknina może poprawiać funkcjonowanie konstrukcji poprzez zapobieganie mieszaniu warstw, ale nie oznacza to automatycznie, że zastępuje technologię wzmacniania słabonośnego gruntu. Jeżeli podłoże nie zapewnia wymaganej nośności albo występują w nim pustki, rozluźnienia czy niekontrolowane osiadanie, konieczna może być właściwa stabilizacja i uszczelnianie gruntu.

Geowłóknina jako warstwa separacyjna

Separacja jest jednym z najczęstszych powodów stosowania geowłókniny. Dobrym przykładem jest konstrukcja wykonywana na gruncie drobnoziarnistym, na którym układana jest warstwa kruszywa. Bez separatora materiały mogą z czasem zacząć się mieszać pod wpływem obciążeń, wody oraz ruchu konstrukcji.

Skutkiem może być stopniowe wciskanie kruszywa w podłoże i przemieszczanie drobnych cząstek gruntu ku górze. Warstwa, która miała mieć określoną grubość i właściwości, zaczyna je tracić. Geowłóknina tworzy pomiędzy materiałami fizyczną granicę, ale jednocześnie – jeśli została prawidłowo dobrana – umożliwia przepływ wody.

Ma to znaczenie nie tylko w drogownictwie. Warstwy separacyjne znajdują zastosowanie w konstrukcjach kolejowych, budowlach ziemnych, drogach technologicznych czy podczas wykonywania nasypów. Przy szczególnie trudnych warunkach gruntowych sama separacja może jednak nie wystarczyć. Wtedy konieczne jest rozpatrzenie innych metod z zakresu iniekcji w geoinżynierii, wzmacniania lub wymiany gruntu.

Jak geowłóknina filtracyjna i drenażowa współpracuje z wodą?

Jedną z największych zalet odpowiednio dobranej geowłókniny jest możliwość przepuszczania wody przy jednoczesnym ograniczeniu transportu cząstek gruntu. W praktyce materiał działa wtedy podobnie do filtra: woda może przejść przez warstwę, natomiast grunt powinien pozostać po właściwej stronie przegrody.

Czytaj dalejRysy i pęknięcia w betonie – kiedy są groźne dla konstrukcji?

To właśnie dlatego geowłókniny są powszechnie stosowane w systemach drenarskich. Umieszczenie materiału pomiędzy gruntem a kruszywem drenażowym ogranicza zamulanie wolnych przestrzeni w kruszywie drobnymi cząstkami. Dzięki temu system może dłużej zachowywać zdolność do odbierania i odprowadzania wody.

Nie wystarczy jednak wybrać produktu oznaczonego jako „geowłóknina drenażowa”. Właściwości filtracyjne muszą odpowiadać charakterystyce gruntu i projektowanemu przepływowi. Zbyt małe pory mogą ograniczać przepływ, a źle dobrana struktura materiału może nie zapewnić wymaganej filtracji. W przypadku problemów związanych z wodą gruntową trzeba również pamiętać, że geowłóknina nie jest zamiennikiem izolacji wodochronnej. Każde z tych rozwiązań pełni inne zadanie.

Jaka jest różnica między geowłókniną a geotkaniną?

Nazwy są podobne i bywają używane zamiennie, ale technicznie oznaczają inne materiały. Geowłóknina jest geotekstylem nietkanym, natomiast geotkanina powstaje z uporządkowanych pasm lub włókien tworzących regularną strukturę tkaną. Różnica w budowie przekłada się na sposób pracy materiału i jego typowe zastosowanie.

Najważniejsze różnice można ująć w kilku punktach:

• budowa materiału – geowłóknina ma strukturę nietkaną, najczęściej igłowaną lub łączoną termicznie, natomiast geotkanina powstaje z przeplatających się pasm lub włókien;
• funkcja filtracyjna – geowłókniny bardzo dobrze sprawdzają się przy filtracji i oddzielaniu gruntu od warstw kruszywa;
• separacja warstw – oba materiały mogą być stosowane jako warstwa separacyjna, ale ich dobór zależy od parametrów konstrukcji i podłoża;
• wytrzymałość na rozciąganie – geotkaniny często osiągają wysokie wartości wytrzymałości w określonych kierunkach, dlatego mogą być wykorzystywane tam, gdzie istotna jest funkcja wzmacniająca;
• elastyczność i dopasowanie do podłoża – geowłóknina łatwiej dopasowuje się do nierówności terenu i dobrze sprawdza się jako warstwa ochronna;
• zastosowanie – geowłókniny często wykorzystuje się w drenażu, filtracji i ochronie, natomiast geotkaniny są częściej wybierane do konstrukcji, w których ważna jest większa wytrzymałość mechaniczna.

Nie można więc przyjąć prostej zasady, że jeden materiał jest lepszy od drugiego. O wyborze powinno decydować projektowane zastosowanie, rodzaj podłoża oraz funkcja, którą geosyntetyk ma pełnić w konstrukcji. W jednych przypadkach potrzebna będzie elastyczna geowłóknina filtracyjna, w innych materiał o wysokiej wytrzymałości na rozciąganie, a czasem najlepszym rozwiązaniem będzie zastosowanie kilku współpracujących ze sobą geosyntetyków.

Jaka geowłóknina będzie odpowiednia?

Jednym z najczęściej spotykanych sposobów opisywania geowłókniny jest jej gramatura – np. 100, 200, 300 czy 500 g/m². Parametr jest łatwy do porównania, dlatego często staje się podstawowym kryterium zakupu. Z punktu widzenia projektowego nie daje jednak wystarczającej informacji o zachowaniu materiału w konstrukcji.

W zależności od zastosowania należy analizować również wytrzymałość na rozciąganie, wydłużenie, odporność na przebicie, charakterystyczny wymiar porów czy wodoprzepuszczalność prostopadłą do płaszczyzny materiału. Innych parametrów wymaga geowłóknina chroniąca membranę, innych materiał separacyjny pod drogą, a jeszcze innych filtr współpracujący z gruntem.

Eksperci z Cover Technologies zwracają uwagę, że podobna zasada obowiązuje przy wszystkich pracach geotechnicznych: materiał powinien być dobierany do rozpoznanego problemu i warunków gruntowo-wodnych, a nie tylko na podstawie jednego parametru podanego w nazwie produktu. Ma to szczególne znaczenie przy obiektach, w których nieprawidłowe zachowanie podłoża może prowadzić do osiadania lub uszkodzeń konstrukcji.

Jak układać geowłókninę, aby spełniała swoje zadanie?

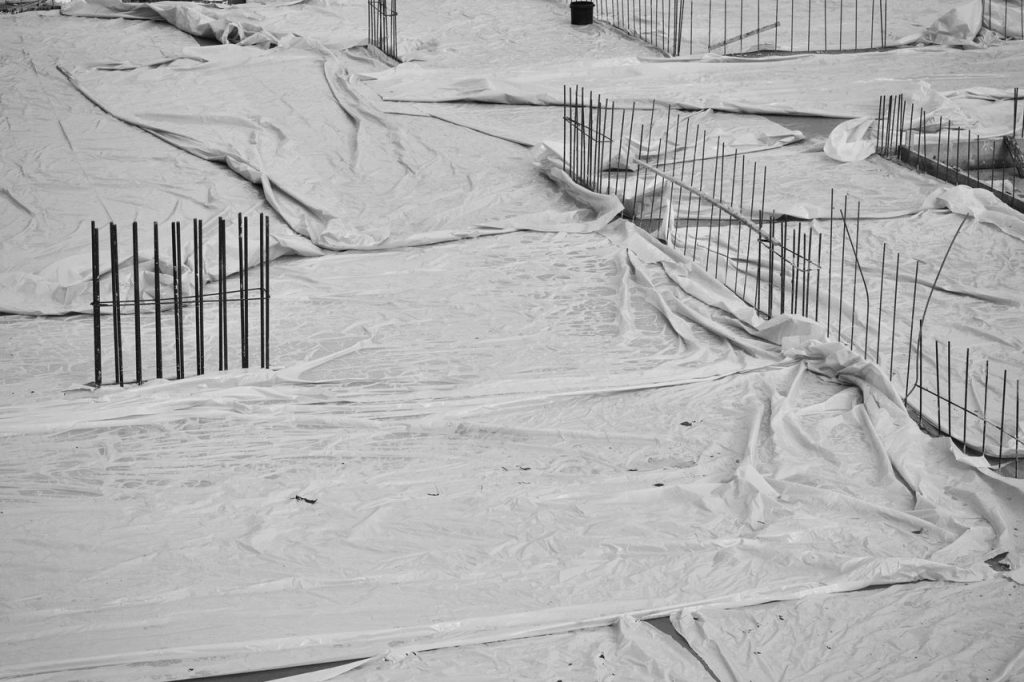

Podłoże pod geowłókninę powinno być przygotowane tak, aby ostre elementy, korzenie czy duże nierówności nie doprowadziły do jej miejscowego uszkodzenia. Materiał rozkłada się bez niepotrzebnych fałd i przemieszczeń, zachowując sposób łączenia kolejnych pasów przewidziany w projekcie lub instrukcji producenta.

Szczególnej uwagi wymaga zasypywanie geowłókniny. Bezpośredni ruch ciężkiego sprzętu po nieosłoniętym materiale może doprowadzić do przecięcia, przebicia lub przesunięcia pasów. Wprowadzenie kruszywa także powinno odbywać się w sposób ograniczający ryzyko uszkodzenia wykonanej warstwy.

Nie istnieje natomiast jedna uniwersalna szerokość zakładów odpowiednia dla każdego zastosowania. Zależy ona m.in. od warunków podłoża, sposobu układania i wymagań określonych dla danej konstrukcji. W rozwiązaniach inżynierskich szczegóły wykonawcze powinny wynikać z projektu.

Najczęstsze błędy przy stosowaniu geowłókniny

Geowłóknina jest materiałem stosunkowo prostym w układaniu, dlatego część błędów wynika z założenia, że jej dobór również może być przypadkowy. W praktyce nieprawidłowy produkt może nie spełniać funkcji, dla której został umieszczony w konstrukcji.

Do najczęstszych błędów należą:

• dobór wyłącznie na podstawie gramatury bez sprawdzenia właściwości mechanicznych i hydraulicznych;
• pomylenie geowłókniny z geotkaniną lub geosiatką i oczekiwanie od materiału funkcji, do której nie został zaprojektowany;
• brak dopasowania właściwości filtracyjnych do rodzaju gruntu, co może pogorszyć pracę warstwy drenażowej;
• uszkodzenie materiału podczas układania lub zasypywania kruszywem;
• nieprawidłowe wykonanie połączeń i zakładów, prowadzące do lokalnego mieszania warstw;
• traktowanie geowłókniny jako sposobu na każdy problem z podłożem, również wtedy, gdy grunt wymaga rzeczywistego wzmocnienia lub uszczelnienia.

Ten ostatni punkt ma szczególne znaczenie przy obiektach istniejących. Jeżeli obserwowane są osiadania, wypłukiwanie gruntu albo tworzenie się dróg filtracji wody, potrzebne może być rozwiązanie oddziałujące bezpośrednio na grunt. W obiektach hydrotechnicznych podobne problemy są analizowane m.in. podczas renowacji wałów przeciwpowodziowych.

Podsumowanie

Geowłóknina może być niewielkim elementem całej inwestycji, ale od jej prawidłowego zastosowania zależy współpraca warstw gruntu, kruszywa i systemów odwodnienia. Dobrze dobrany materiał ogranicza mieszanie warstw, wspiera filtrację, chroni inne elementy konstrukcji i pomaga utrzymać zaprojektowane właściwości podłoża.

Najważniejsze jest jednak właściwe określenie jej funkcji. Sama wysoka gramatura nie oznacza, że produkt będzie odpowiedni do danej inwestycji. Trzeba uwzględnić parametry mechaniczne i hydrauliczne, rodzaj gruntu oraz warunki, w jakich materiał będzie pracował.

Jeżeli problem dotyczy słabonośnego gruntu, jego osiadania, wypłukiwania lub nadmiernego dopływu wody, sama geowłóknina może nie być wystarczającym rozwiązaniem. Skontaktuj się z Cover Technologies – dobierzemy technologię stabilizacji, uszczelnienia lub iniekcji odpowiednią do rzeczywistych warunków gruntowo-wodnych i charakteru obiektu.

FAQ – najczęściej zadawane pytania

1. Do czego służy geowłóknina?

Geowłóknina jest wykorzystywana przede wszystkim do separacji różnych warstw, filtracji wody, ochrony innych materiałów oraz w rozwiązaniach drenażowych. Dokładna funkcja zależy od miejsca zastosowania i parametrów konkretnego produktu.

2. Czy geowłóknina przepuszcza wodę?

Tak, geowłókniny stosowane w funkcji filtracyjnej są materiałami przepuszczalnymi. Ich zadaniem jest umożliwienie przepływu wody przy jednoczesnym ograniczeniu przemieszczania cząstek gruntu.

3. Jaka gramatura geowłókniny jest najlepsza?

Nie ma jednej najlepszej gramatury. Produkt powinien zostać dobrany do rodzaju konstrukcji, podłoża i wymaganej funkcji. Oprócz gramatury trzeba sprawdzić m.in. wytrzymałość, odporność na przebicie i właściwości hydrauliczne.

4. Czym różni się geowłóknina od geotkaniny?

Geowłóknina ma strukturę nietkaną, natomiast geotkanina powstaje z uporządkowanych pasm tworzących strukturę tkaną. Różna budowa przekłada się na ich parametry i zastosowanie, dlatego materiałów tych nie powinno się traktować jako bezpośrednich zamienników.

5. Czy geowłóknina wzmacnia grunt?

Może wspomagać pracę konstrukcji, m.in. dzięki separacji warstw i ograniczeniu utraty kruszywa w słabym podłożu. Nie oznacza to jednak, że każda geowłóknina jest materiałem zbrojącym ani że może zastąpić właściwą stabilizację gruntu, gdy podłoże ma niewystarczającą nośność.
